Halbleiterlaserpumpendioden

HalbleiterLaserdiodenDas Packen für Glasfaserlaser sind Geräte mit Faserausgang, normalerweise basierend auf der Halbleitertechnologie von Algaas II-V, die 800–1000 nm im Wellenlängenbereich (meistens 915 oder 976 nm) ausgibt.

Sie können in zwei Hauptkategorien unterteilt werden:

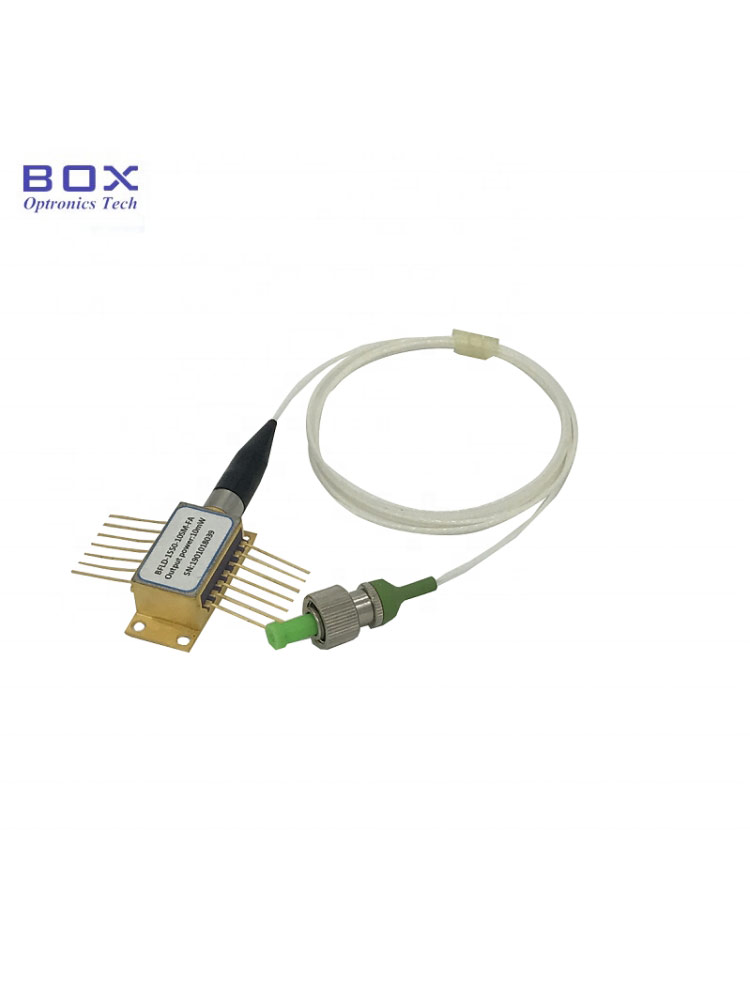

Der Durchmesser des Kerns der einzel -modierten Faser in einzelnen faszierten Halbleiter -Laserdioden mit Faserausgang beträgt normalerweise mehrere Mikrometer (z. B. der Durchmesser des Kerns der Faser mit einer Wellenlänge von 1 Mikrometern beträgt ungefähr 6 Mikron und die Fasern mit einer Wellenlänge von 1,5 Mikronen sind etwa 9 μm, was etwa 6 mal weniger). In einer solchen Diode konzentriert sich das Licht einer kleinen Halbleiter -Laserdiode mit Endstrahlung mit einem Durchmesser von etwa 6 Mikrometer in den Kern der Faser. Diese Art von Halbleiter -Laserdioden wird normalerweise in einem „Schmetterling“ -Körper mit einem in den Gehäuse eingebauten Thermoelektrotomoelektrikum zusammengesetzt (jetzt ist sie für Geräte mit kleinerem Formfaktor beliebter). DieseHalbleiterlaserdiodenBei der Faserausgabe können sie normalerweise die Ausgangsleistung von 300 MW bis 1,5 Watt entwickeln. Sie werden verwendet, um aktive Fasern mit einer einzelnen Schichtschale zu pumpen. Die Hauptanbieter von einmodischen Halbleiter-Laserdioden mit Pumpen bei 915/976 NM sind Unternehmen, die Ende der neunziger Jahre ein Business-Faserverstärker-Geschäft (EDFA: Erbium-Legierungsverstärker) für den Telekommunikationsmarkt entwickelt haben.

Multimodische Fasern in Multi -Doon -Halbleiter -Laserdioden mit Faserleistung haben einen größeren Durchmesser, wodurch sie höheren optischen Niveaus standhalten können. Standardversionen haben normalerweise den Durchmesser des Kerns 62, 100, 200, 400, 800 und sogar> 1000 Mikrometer. Je kleiner der Durchmesser ist, desto leichter ist es, das Licht von der Faser auf einen kleinen Punkt unter Verwendung eines Objektivs oder einer Mikroskoplinse zu fokussieren. Multimodische Halbleiterlaserdioden mit Faserausgang basieren normalerweise auf Kristallen von Halbleiterlaserdioden mit einer breiten Seite der Seitenstrahlung. Sie können auch in zwei Kategorien unterteilt werden:

Single -Emitter -Halbleiter -Laserdioden, in dem ein Kristall einer Halbleiter -Laserdiode bis zu 20 W normalerweise mit einer Halbleiter -Laserdiodengröße von 105 Mikrometern (Kern) und 125 Mikrometern (Shell) verbunden ist.

Die Multi -Emitter -Halbleiter -Laserdioden basieren auf mehreren Kristallen von Halbleiterlaserdioden, die mit einer Faser verbunden sind, und bieten einen skalierbaren Leistungsniveau von bis zu 89 MW.
