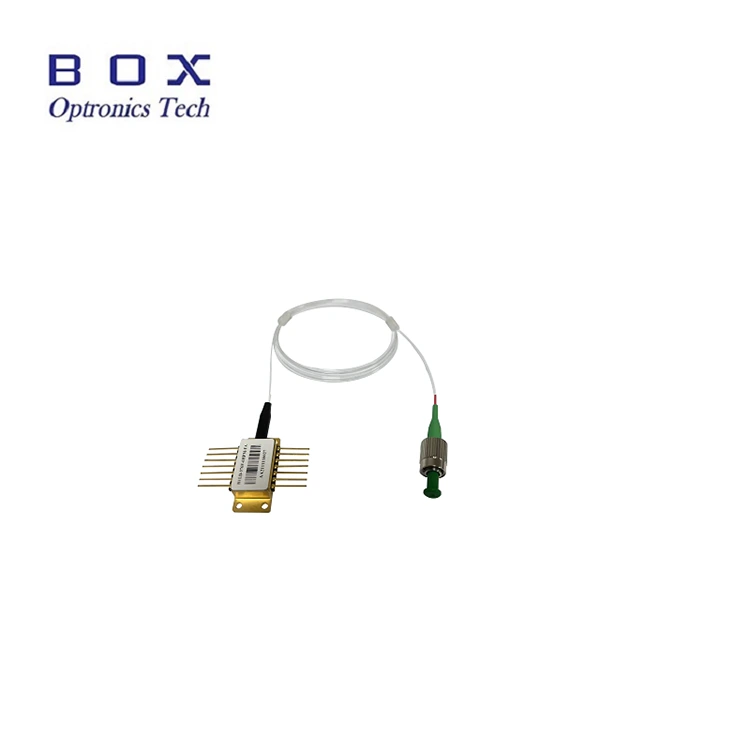

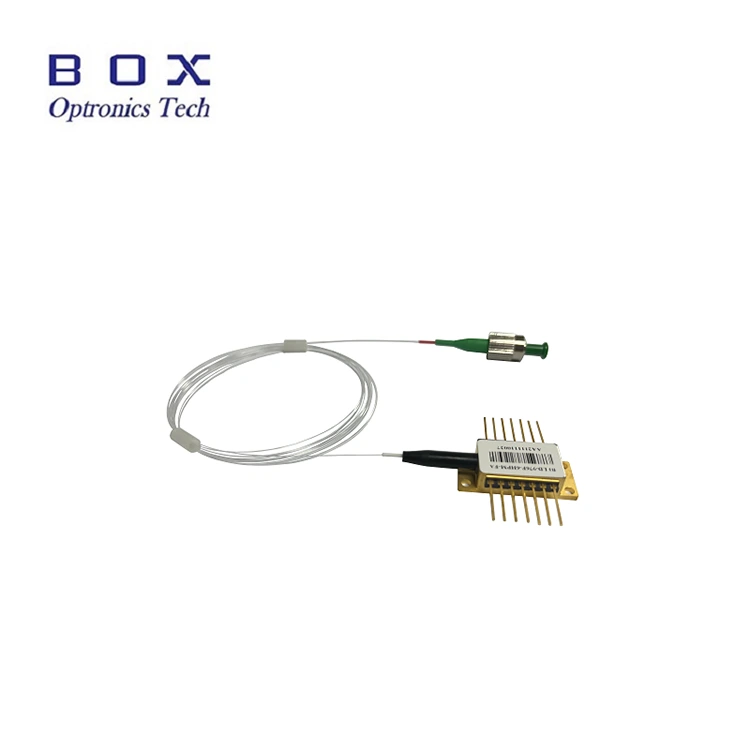

1. Einführung 974 nm Laserpumpendiode FBG stabilisiert 14-polige Butter LD mit TEC

974 nm Laserpumpendiode verwendet eine planare Struktur mit einem Chip für die Unterhitzung. Der Hochleistungschip ist im 14-poligen Körper des Schmetterlings ohne Epoxidharz und Fluss hermetisch versiegelt und mit einem Thermistor, einem thermoelektrischen Kühler und einer Kontrolldiode ausgestattet.

974 nm Laserpumpendiode verwendet die FBG -Stabilisierung, um die Länge der Strahlungswelle zu „blockieren“. Es liefert ein schmales Band -Spektrum ohne Rauschen, selbst wenn Temperaturänderungen, Anregungsstrom und optisches Feedback. Die Auswahl der Wellenlänge ist für Anwendungen verfügbar, die die höchste Leistungsregelung mit den höchsten verfügbaren Kapazitäten erfordern. Diese 974-nm-Laserpumpendiode entspricht dem in der Anforderung beschriebenen Telkordien GR-468-Core.

2. Merkmale von 974 nm Pumplaserdiode FBG eines stabilisierten 14-poligen LD-Schmetterlings mit TEC

Arbeitskapazität ohne Biegen von bis zu 700 MW;
Epoxid und ohne Fluss 14-poligen Körper Schmetterling mit SM/PM-Faser;
Stabilisierung von Faser -Bragg -Stangen;
Die Wahl der Wellenlänge ist verfügbar;
Integrierte thermoelektrische Kühler-, Termin- und Kontrolldiode.

3. Die Verwendung von 974 nm Pumplaserdiode FBG stabilisiert 14-polige Butter LD mit TEC

Dichte Multiplexing entlang der Wellenlänge (DWDM) von Faserverstärkern, die mit Erbine (EDFA) legiert wurden;
EDFA -Architektur mit reduziertem Pumpen;
Große Kabelfernsehen (CATV) und Verteilung mit einer sehr großen Anzahl von Knoten.

4. Optische und elektrische Eigenschaften von 974 nm Laserpumpendioden FBG stabilisiert 14-polige LD-Schmetterling mit TEC

Parameter	Symbol	Ich bin.	Typ.	Max.	Arbeitseinheit	Notizen
LDPOGE -Strom	Viel		60	100	Ob.	CW
Ausgangsleistung	Pf			700	MW	If (bol) <1000 Jahres
LD -Beweisstrom	Wenn		1100	1200	Ob.	PF = Nominalleistung
Freie Kraft des Biegens	Prink Kink	450			MW	> = 1,2 *Nominal Overlord
Freie Kraft des Biegens	Kink	> = 1,2 * if (bol)			Nm	[1]
LD Rektumspannung	Vf			2.5	V.	PF = Nominalleistung
Die zentrale Wellenlänge	Plattform s	973	974	975	Nm	Peak, PF = Nominalebene
Drehung der Spitzenwelle des Moments	λp/auch			0.02	Nm/℃	T: Temperaturfbg.
Breite des Spektrums	Darunter			1	Nm	RMS @ -13 dB
Stabilität des Spektrums		-0.5		0.5	Nm	PF = Nominalleistung, t = 60s
Antwort überwachen	IM / PF		8	20	UA / MW	VPD = 5V, PF = Nominalleistung
Überwachung der Reaktionsstabilität				20%		@All Betriebstemperatur
Dunkelstromüberwachung	Kennung			50	An	VPD = 5V
Technischer Strom	Stiefel			2	A)	Tcase = 75 ℃
Textspannung	Vtek			3.5	V.	Tcase = 75 ℃
TEC -Modulanergo -Verbrauch	Annahme			5	W.	Tcase = 75 ℃
Leistungsstabilität> 20 MW 10-20 mw 3,5-10mvt				0.2 0.5 1	Db	von Peak zu Peak, t = 60s,, DC -Probenahme bis zu 50 kHz, TC = 25 ℃
Tracking -Fehler	Sie	-0.5		0.5	Db	TC = -5 ~ 75, November. [2]
Der Widerstand des Terministors	Rt	9.5	10	10.5	KOM PCs	Tstg = 25 ℃
Konstante Terministorab	Bt.		3900		ZU.	Tstg = 25 ℃

Anmerkungen:

[1] Der Biegerstrom wird als Strom bestimmt, die Abweichung des Lichts von der linearen Anpassung an den Strom (DL/DI) überschreitet/-50%, PKink> = 1,2 * Nennleistung, IKink> = if (bol) * 1.2

[2] Der Tracking -Fehler wird bei einer bestimmten Falltemperatur bestimmt. Dies ist eine Änderung der Faserleistung mit einem konstanten Monitorstrom bezüglich des gemessenen Wertes if25 ℃.

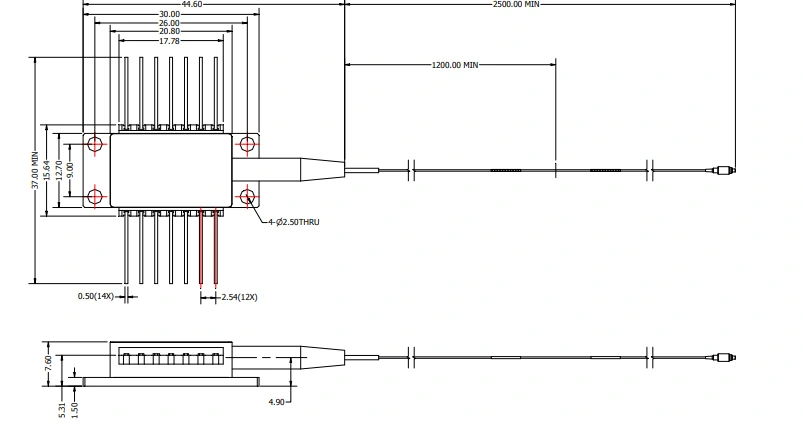

5. Bestimmung der Zeichnung von Verpackung und Export (Einheit: MM)

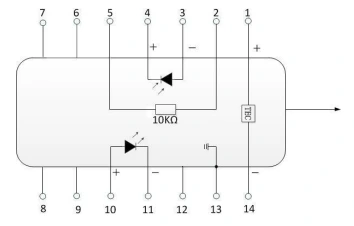

Stift	Beschreibung	Stift	Beschreibung
1	Technisch (+)	14	Nur (-)
2	Thermistor, Thermistor	13	Das Land des Korps
3	Pdand	12	NC
4	Cathodpd	11	Cathodld
5	Thermistor, Thermistor	10	Anodld
6	NC	9	NC
7	NC	8	NC



6. Lieferung, Lieferung und Wartung

Alle Produkte wurden vor dem Senden überprüft;

Alle Produkte haben eine Garantie von 1 Jahren. (Nach der Qualitätsgarantiezeit beginnt die Ansammlung angemessener Wartungsgebühren.)

Wir schätzen Ihr Unternehmen und bieten eine sofortige Rendite der 7-Tage-Rendite an. (nach 7 Tagen nach Erhalt von Waren);

Wenn die Waren, die Sie in unserem Geschäft kaufen, keine perfekte Qualität haben, das heißt, sie funktionieren nicht elektronisch nach den Spezifikationen des Herstellers, geben Sie sie einfach an uns zurück, um das Geld zu ersetzen oder zurückzugeben.

Wenn die Waren defekt sind, benachrichtigen Sie uns innerhalb von 3 Tagen ab dem Moment der Lieferung;

Alle Elemente müssen im ursprünglichen Zustand zurückgegeben werden, um das Recht zu haben, zurückzukehren oder zu ersetzen.

Der Käufer ist für alle anfallenden Lieferkosten verantwortlich.



7. oft häufig gestellte Fragen

F: Was sind die Anwendungen und Genauigkeit der Wellenlänge?

A: Boxed Optics kann eine Wellenlänge von 974nm und 976nm zur Auswahl liefern.



F: Welchen optischen Anschluss brauchen Sie?

A: Das Optikbox kann den optischen Anschluss gemäß den Anforderungen kostenlos konfigurieren.
