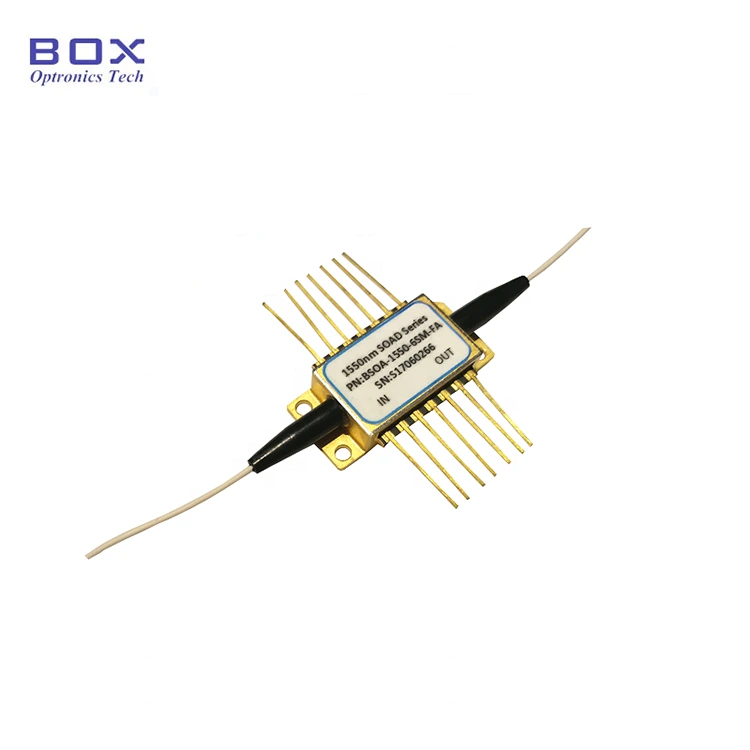

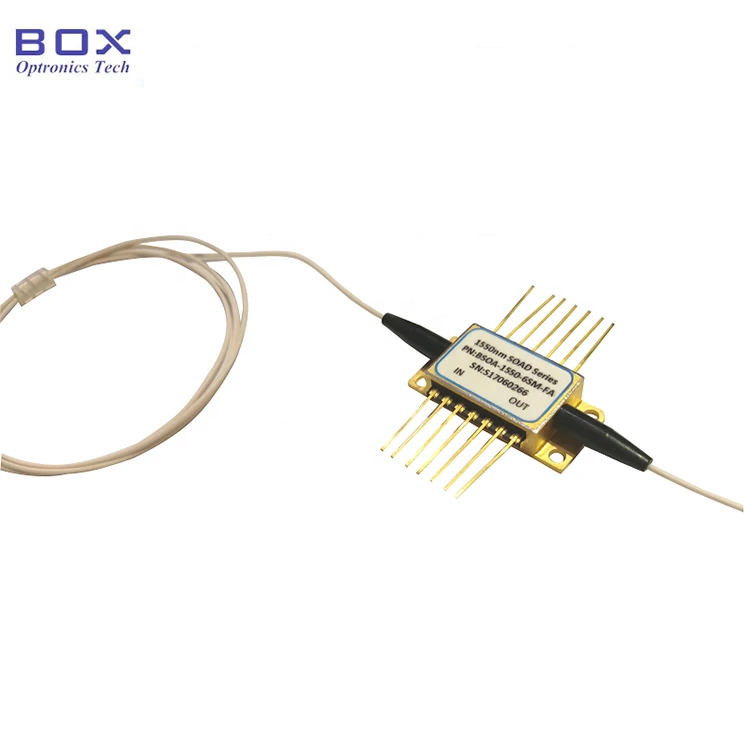

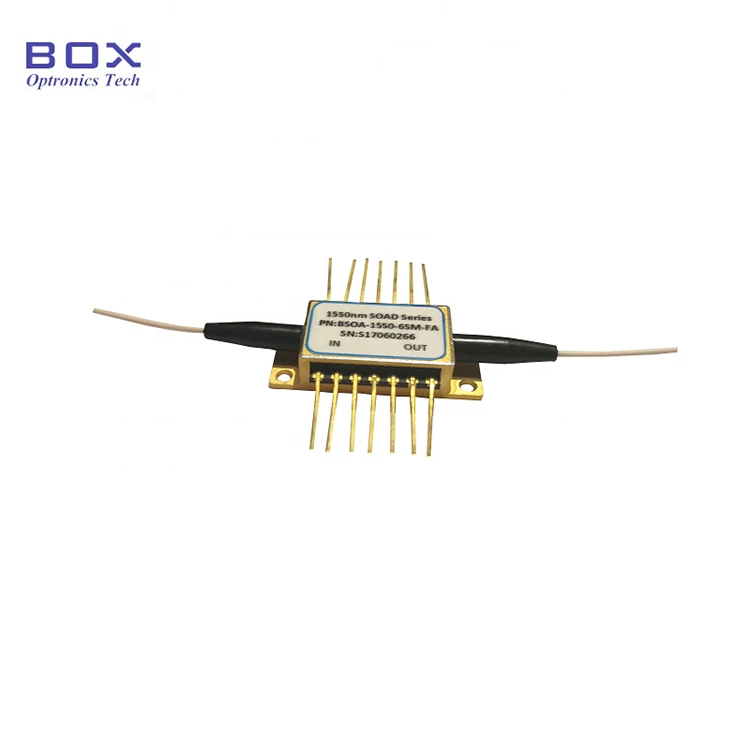

1550 nm 8 dB SOA -Schalter Halbleiter optischer Schalter SM Voloconium -Laserdiode
1550 nm 8 dB SOA Switch Semiconductor Optical Switch SM Voloconny Laser Diode ， deckt neue Bereiche im Markt für optische Switches ab. Die Technologie basiert auf der bekannten Technologie von Halbleiterlasern und Verpackungsmethoden und bietet eine kostengünstige Alternative zu herkömmlichen Lösungen von Faserschaltern. SOA kann im Bereich von 1520 bis 1650 nm an einer beliebigen Wellenlänge arbeiten und ist für einen optischen Blockierungsschließ oder -modulation mit einem verblassenden Koeffizienten von 65 dB sehr geeignet. Die Geräte sind im Schmetterlingsfall gepackt, was eine hohe Kommunikationseffizienz, eine geringe Empfindlichkeit gegenüber Polarisation und eine hohe Ausgangsleistung der Sättigung bietet. Diese SOA kann verwendet werden, um Telekommunikation oder optische Schaltlinien der Nanosekundengeschwindigkeit zu erweitern, was einen Anstieg von 18 bis 25 dB, eine Empfindlichkeit gegenüber Polarisation <2,0 dB und Sättigungsleistung von 10 dBm bietet. Es ist möglich, sowohl die Signale einer kontinuierlichen Welle (CW) als auch modulierte Signale zu wechseln.
1550 nm 8 dB SOA -Schalter Halbleiter optischer Schalter SM Voloconium -Laserdiode
1. Einführung 1550 nm 8 dB SOA Switch Halbleiter optischer Schalter SM Voloconium -Laserdiode
2. Merkmale des SOA 1550 nm 8 dB Switch Semiconductor Optical Switch SM SM Voloconny Laser Diode
14-polige Gehäuse MSA;
Niedriger Rauschkoeffizient und geringe Abhängigkeit von der Polarisation;
> 1 M SMF-28 250 Mikrometer Faser mit einem FC/APC-Anschluss.
Zuverlässigkeit: Telcordia GR-468. Rohs
3. Anwendung 1550 nm 8 dB SOA Switch Halbleiter optischer Switch SM Faseroptischer Laserdiode
WDM-faseroptische Netzwerke;
100 g faseroptisches Datenbankzentrum
4. optischelektrische Eigenschaften 1550 nm 8 dB SOA Switch Halbleiter optischer Schalter SM Faser-optischer Laserdiode
|
Parameter |
Symbol |
Zustand |
Ich bin. |
Typ. |
Max. |
Arbeitseinheit |
|
Staging -Wellenlänge |
l Peak |
- |
- |
1535 |
- |
Nm |
|
Gleichstrom |
Wenn |
CW |
- |
300 |
350 |
Ob. |
|
Rückspannung |
Lev |
- |
- |
- |
2.0 |
V. |
|
Direkte Spannung |
Vf |
- |
- |
- |
2.5 |
V. |
|
Die Breite des Verstärkungsabschnitts |
VVO |
- |
- |
50 |
- |
Nm |
|
Staging -Wellenlänge |
l Peak |
- |
- |
1535 |
- |
Nm |
|
Spitzenverstärkung |
CCP |
- |
- |
23 |
- |
Db |
|
Verstärkungspulsation |
ΔG |
- |
- |
0.5 |
1 |
Db |
|
Maximale Eingangsleistung |
PMAX |
- |
- |
17 |
- |
DBM |
|
Die Ausgangsleistung von Sättigung3DB |
P3db |
- |
- |
10 |
- |
DBM |
|
Abhängig von der Polarisationsverstärkung |
PDG |
- |
- |
1.5 |
2 |
Db |
|
Die Anzahl des optischen Rauschens |
Nf |
- |
- |
9 |
10 |
Db |
|
Aussterbenkoeffizient in/ff |
Der Mann. |
- |
- |
65 |
- |
Db |
|
Geschwindigkeitswechsel
|
Ss. |
- |
- |
1 |
- |
ns. |
|
Der Widerstand des Terministors |
R. |
|
9.5 |
10 |
10.5 |
To-m. |
|
Kühlstrom |
Stiefel |
|
- |
1.1 |
1.5 |
A) |
|
Kühlspannung |
Vtek |
|
- |
3.0 |
3.7 |
V. |
|
Der Radius der Faserbiege |
R. |
|
35 |
- |
- |
Mm |
|
Zarte Festigkeitsfaser am Körper |
F. |
|
- |
- |
5 |
N. |
|
Die Temperatur des Arbeitsfalles |
Der obere Teil |
T = 25 ℃ wenn = 300 mm |
-15 |
- |
60 |
℃ |
|
Lagertemperatur |
Ts |
- |
-40 |
- |
85 |
℃ |

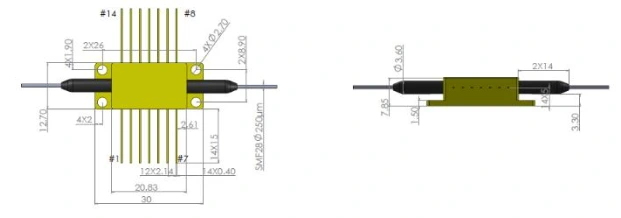

5. Bestimmung der Zeichnung von Verpackung und Export (Einheit: MM)
|
Stift |
Beschreibung |
Stift |
Beschreibung |
|
1 |
Technisch (+) |
14 |
Nur (-) |
|
2 |
Termin |
13 |
Das Land des Korps |
|
3 |
NC |
12 |
NC |
|
4 |
NC |
11 |
Chip (-) |
|
5 |
Thermistor, Thermistor |
10 |
Chip (+) |
|
6 |
NC |
9 |
NC |
|
7 |
NC |
8 |
NC |
6. Lieferung, Lieferung und Wartung
Alle Produkte wurden vor dem Senden überprüft;
Alle Produkte haben eine Garantie von 1 Jahren. (Nach der Qualitätsgarantiezeit beginnt die Ansammlung angemessener Wartungsgebühren.)
Wir schätzen Ihr Unternehmen und bieten eine sofortige Rendite der 7-Tage-Rendite an. (nach 7 Tagen nach Erhalt von Waren);
Wenn die Waren, die Sie in unserem Geschäft kaufen, keine perfekte Qualität haben, das heißt, sie funktionieren nicht elektronisch nach den Spezifikationen des Herstellers, geben Sie sie einfach an uns zurück, um das Geld zu ersetzen oder zurückzugeben.
Wenn die Waren defekt sind, benachrichtigen Sie uns innerhalb von 3 Tagen ab dem Moment der Lieferung;
Alle Elemente müssen im ursprünglichen Zustand zurückgegeben werden, um das Recht zu haben, zurückzukehren oder zu ersetzen.
Der Käufer ist für alle anfallenden Lieferkosten verantwortlich.
7. oft häufig gestellte Fragen
F: Was sind die Anwendungen und Genauigkeit der Wellenlänge?
A: Boxed Optics kann die Wellenlänge des CWDMIDWDME liefern.
F: Welchen optischen Anschluss brauchen Sie?
A: Das Optikbox kann den optischen Anschluss gemäß den Anforderungen kostenlos konfigurieren.
