1. Einführung in 1030 nm 50 mW DFB -Laserdiodenmodul SM Fiber zum Klingeln

Die BFLD-1030-50SM-FA 1030 NM 50 MW DFB-Serie, das SM-Faser-Laser-Diodenmodul für die Prüfung verwendet eine planare Struktur mit einem Chip für den Transit. Der Hochleistungs-Chip ist in einem 14-poligen Körper des „Schmetterlings“ -Typs ohne Epoxidharz und Fluss versiegelt und mit einem Thermistor, einem thermoelektrischen Kühler und einer Kontrolldiode ausgestattet. Dieses Modul erfüllt das in der Anforderung beschriebene Telkordien GR-468-Core.

2. Merkmale 1310 nm 10 dBm SOA Semiconductor Optical Verstärker SM Butterfly

Multi -Fluvantum -Pits (MQW) Laser mit verteiltem Feedback (DFB);

Kontinuierliche oder Impulsmodus;
Der Betriebstemperaturbereich liegt zwischen -40 ℃ bis +50 ℃;
Der Wellenlängenkoeffizient von Wellen/Temperatur 0,01 nm/℃;
BAURT -IN IN AUFORTIERUNG FOTODIODE, THERMOELEKTRIC COOLER UND THERMISTOR;
Einzel -Modelfaser -Pightile (Corning Hi1060, Na = 0,14, MFD = 6,2 μm bei 1060 nm);
Zusätzlicher FC/APC -Anschluss.

3. Ausruf 1030 nm 50 mW DFB Laserdiodenmodul SM Fiber zum Klingeln

Spektroskopie;
Telekommunikation;
Beleuchtung;
Zonierung.

4. Optische und elektrische Eigenschaften 1030 nm 50 mW DFB Laserdiodenmodul SM Fiber zum Klingeln

Parameter	Symbol	Minuten	typisch	Maximalwert	Arbeitseinheit
Ausgangsleistung aus einem Zopf	Pf	-	50		MW
Der Bereich der verfügbaren Wellenlängen	OK	1028		1032	Nm
Spektralbreite (FWHM)				3	Mgc
Speed ​​Mode -Unterdrückungskoeffizient von OPF	SMSR	40	45		Db
Wellenlängenverschiebung mit Strom			3	5	Punkt/Mutter
Wirkung der Wellenlänge mit Temperatur			0.08	0.1	Nm/℃
Strom arbeiten	IOP.		200	300	Ob.
Schwellenstrom	Viel		30	50	Ob.
Direkte Spannung	Vf		2	2.3	V.
Extra -Polarisationskoeffizient	In jedem Fall	15	20		Db
Strom -Thermo -Elektrikkühler	Stiefel			3	A)
Die Spannung des thermoelektrischen Kühlers	Vtek			4	V.
Der Bereich der Betriebstemperaturen des Chips	Der obere Teil	15	25	40	℃
Der Bereich der Betriebstemperaturen des Falles	TC	10	25	50	℃
Lagertemperatur	Ts	5		80	℃



5. Spezifikation des optischen fiber1030nm50mvtdfblaser -Diodenmodulmodulmoduls CM -Faser für einen Sensor

Parameter	Beschreibung
Art der Faser	Hi1060ilipmvoloKno
Art des braunen Schwanzes	Nackte Faser
Die Länge des Schwanzes	1,5 ± 0,1 m
Die Art des Steckers	ohne



S.

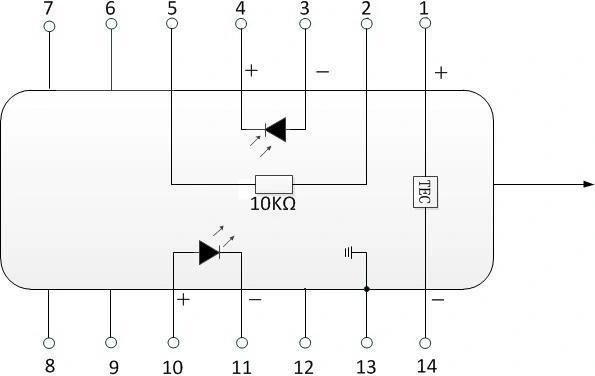

Stift	Beschreibung	Stift	Beschreibung
1	Technisch (+)	14	Nur (-)
2	Termin	13	Das Land des Korps
3	Pdand	12	NC
4	Cathodpd	11	Cathodld
5	Thermistor, Thermistor	10	Anodld
6	NC	9	NC
7	NC	8	NC

7. Lieferung, Lieferung und Wartung

Alle Produkte wurden vor dem Senden überprüft;

Alle Produkte haben eine Garantie von 1 Jahren. (Nach der Qualitätsgarantiezeit beginnt die Ansammlung angemessener Wartungsgebühren.)

Wir schätzen Ihr Unternehmen und bieten eine sofortige Rendite der 7-Tage-Rendite an. (nach 7 Tagen nach Erhalt von Waren);

Wenn die Waren, die Sie in unserem Geschäft kaufen, keine perfekte Qualität haben, das heißt, sie funktionieren nicht elektronisch nach den Spezifikationen des Herstellers, geben Sie sie einfach an uns zurück, um das Geld zu ersetzen oder zurückzugeben.

Wenn die Waren defekt sind, benachrichtigen Sie uns innerhalb von 3 Tagen ab dem Moment der Lieferung;

Alle Elemente müssen im ursprünglichen Zustand zurückgegeben werden, um das Recht zu haben, zurückzukehren oder zu ersetzen.

Der Käufer ist für alle anfallenden Lieferkosten verantwortlich.





8. Oft häufig Fragen gestellt

F: Was sind die Anwendungen und Genauigkeit der Wellenlänge?

A: Boxed Optics kann die Wellenlänge des CWDMIDWDME liefern.



F: Welchen optischen Anschluss brauchen Sie?

A: Das Optikbox kann den optischen Anschluss gemäß den Anforderungen kostenlos konfigurieren.
